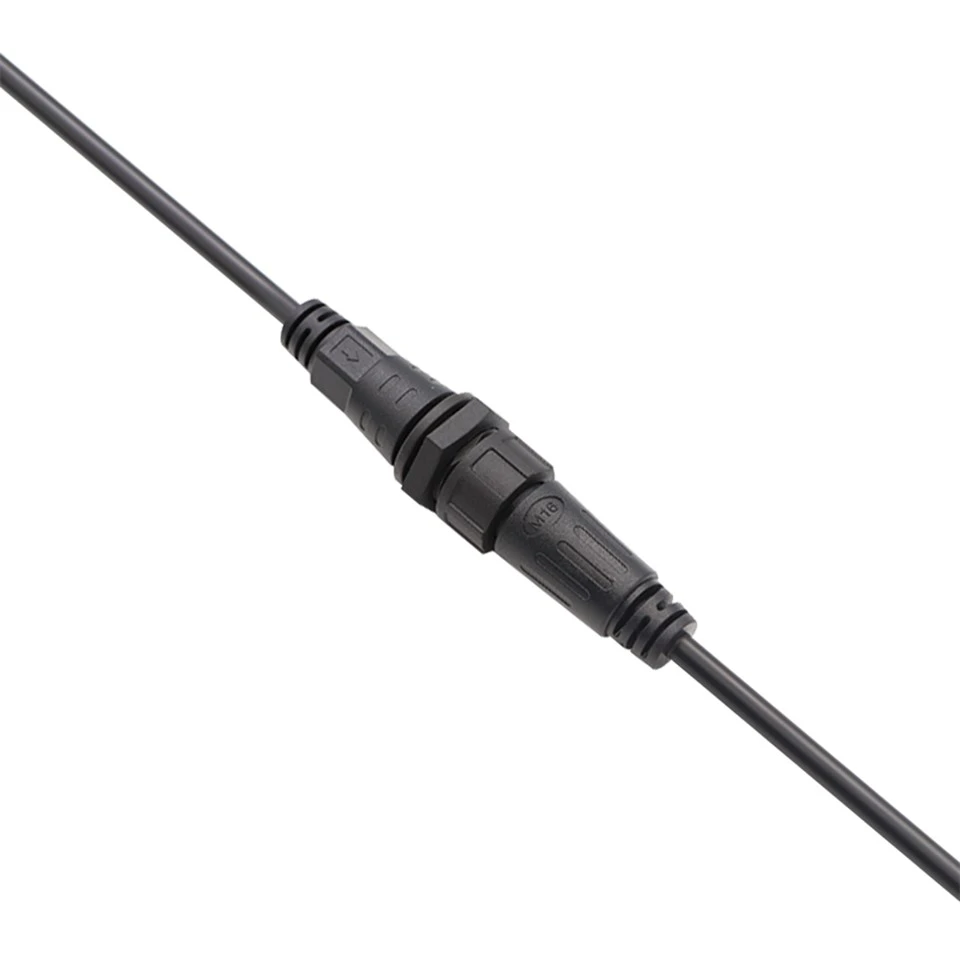

M16 5 Pin-keermega veekindel pistik IP67

5-kontaktiline M16 on mitmeahelaline tööhobune automatiseerimiseks, LED-süsteemideks ja välisjuhtimisseadmeteks – 4A/110V kontakti kohta, mis katab palju andurite ja signaalide levitamise stsenaariume. M16 × 1.0 keerme hoiab selle lukustatuna robotkäte, konveieri andurite võrkude ja hajutatud valgustusnööride puhul. Elektriseadmed vastavad seeriale: kontakttakistus on väiksem või võrdne 10 mΩ, isolatsioon 500 MΩ või suurem 500 V alalisvoolu juures, 1,5 kV dielektrik, 1500 tsükli nimi. IP67 tihend, nikeldatud messingkontaktid, PVC ümbris – sobib -20 kraadi kuni +85 kraadini. Maksimaalne kaabel läbimõõt 8,0 mm. Paralleelahela ahelaga juhtmestiku jaoks. OEM/ODM valikud on avatud. Tõeline eelis? Saate samas M16 kestas viis sõltumatut vooluringi, mis tavaliselt mahutab vähem – nii saate keerukates juhtimissüsteemides pistikute arvu vähendada.

Küsi pakkumist

Dongguan Hejiaxin Technology Co., Ltd. on üks juhtivaid m16 5 pin-keermega veekindla pistiku ip67 tootjaid ja tarnijaid Hiinas. Müüge siin Hiinas valmistatud vastupidavaid tooteid hulgi ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Pinge reiting	AC250V
Praegune R ating	Väiksem või võrdne 6A
Pistikute ajad	1500
Maksimaalne kaabli OD	Vähem kui 8,0 mm või sellega võrdne
Vooluahela struktuur	Paralleelselt
Kontakti takistus	10mΩ
Isolatsiooni struktuur	500MΩ ja DC500V
Pinge vastupidavus toatemperatuuril	1,5 KV
Temperatuurihinnang	-20 kraadi ~+85 kraadi
Veekindel tase	IP67

Materjali spetsifikatsioonid

Parameeter	Spetsifikatsioon
traat Materjal	PVC, kumm
Jacki materjal	PVC
Pin materjal	Nikkeldatud{0}}messing
Tihendusrõngas	Kumm

Tootetehniline joonis

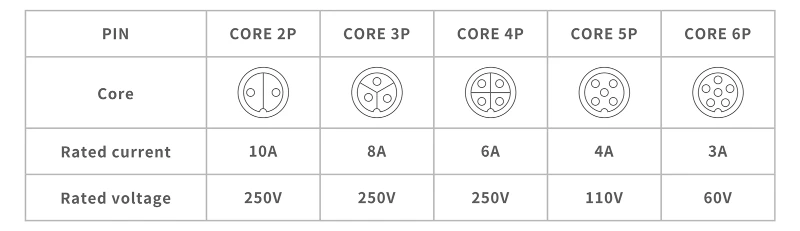

Core Configuration Diagram

Dimensional Drawing

Joonise spetsifikatsioonid: sisemine pistik 49,1 mm, vastaskeere 13,6 mm, ühendusmutter 20,4 mm AF. Naispesa üldpikkus 54,1 mm, keerme sügavus 21,7 mm, kinnitusmutter 21,1 mm AF. M16×1.0. 5-kontakt on 4A/110V – muud variandid: 2-kontaktiline 10A/250V, 3-kontaktiline 8A/250V, 4-kontaktiline 6A/250V, 6-kontaktiline 3A/60V. ISO 2768-m. CAD-failid on saadaval PDF- või DWG-vormingus. Saame muuta ka keerme vorme, korpuse pikkust või kontaktide paigutust, kui teie taotlus nõuab midagi väljaspool standardjoonist.

Toote üksikasjad

Naispesa 6-kontaktiline ümmarguse ühendusrõngaga

Sellel fotol on 6-kontaktilise variandi emane pistikupesa (illustratsiooni eesmärgil), mille külge on kinnitatud ümmargune ühendusrõngas. Kuus pistikupesa kontakti ja must PVC korpus on selgelt nähtavad koos M16 × 1,0 sisekeermega. Ringikujuline rõngas pakub paaritumisel täiendavat mehaanilist tuge ja joondust.

Meeste ja naiste eestvaade (6-kontaktiline versioon, must PVC)

Sellel eestvaates oleval fotol on 6-kontaktilise variandi isane pistik ja emane pistikupesa (illustratsiooni eesmärgil) kõrvuti. Mõlemal on kuus nikeldatud messingkontakti, mis on paigutatud standardse M16 ümmarguse mustriga musta PVC korpusega. See pilt aitab enne kokkupanekut kontrollida tihvtide/pesade joondamist ja orientatsiooni.
