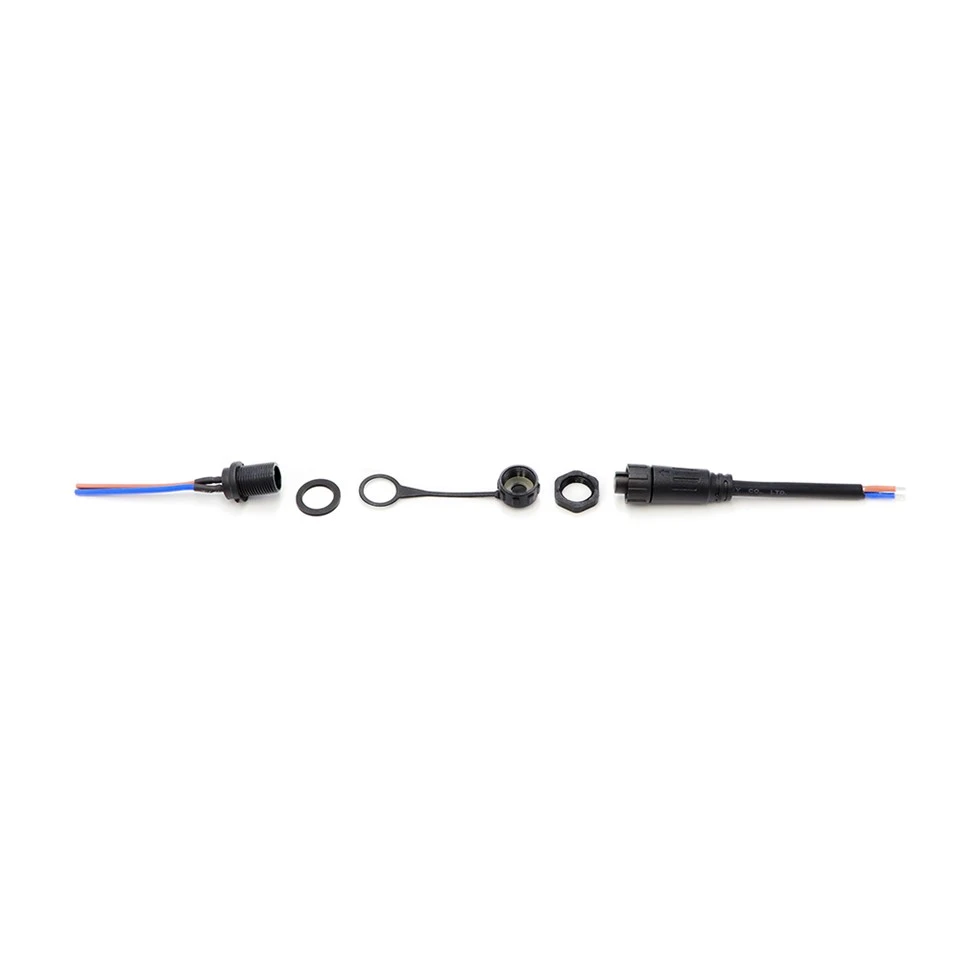

M16 2 südamikupaneelile paigaldatud keermestatud veekindel pistik IP67

M{0}}-südamiku paneelile paigaldatav versioon on mõeldud fikseeritud paigaldamiseks – läbib keermestatud puksi ja tihendusseibiga ringikujulise väljalõike. See disain välistab läbipääsukaablite augud, mis tähendab, et niiskuse sissepääsuks on vähem kohti. Sobib juhtkappide, harukarpide ja välistingimustes kasutatavate korpuste jaoks . 10A/250 V vahelduvvoolu, M16 × 1,0 keermega. Elektriseadmed: kontakttakistus on väiksem või võrdne 10 mΩ, isolatsioon 500 MΩ või suurem 500 V alalisvoolu juures, 1,5 kV dielektriline vastupidavus, 1500 tsüklit. IP67 tihend, nikeldatud messingist tihvtid, PVC korpus, -20 kraadi kuni +85 kraadi. Paralleellülitus. Töötab hästi OEM-juhtsüsteemide, ilmastikukindla jaotuse ja paneelide puhul, kus korpuse pitseerimine on esmatähtis. Paneeli paksuse vahemik on joonisel – kontrollige seda enne lõikamist.

Küsi pakkumist

Dongguan Hejiaxin Technology Co., Ltd. on üks juhtivaid m16 2 südamikuga paneelile paigaldatava keermestatud veekindla pistiku ip67 tootjaid ja tarnijaid Hiinas. Müüge siin Hiinas valmistatud vastupidavaid tooteid hulgi ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Pinge reiting	AC250V
Praegune R ating	Väiksem või võrdne 6A
Pistikute ajad	1500
Maksimaalne kaabli OD	Vähem kui 8,0 mm või sellega võrdne
Vooluahela struktuur	Paralleelselt
Kontakti takistus	10mΩ
Isolatsiooni struktuur	500MΩ ja DC500V
Pinge vastupidavus toatemperatuuril	1,5 KV
Temperatuurihinnang	-20 kraadi ~+85 kraadi
Veekindel tase	IP67

Materjali spetsifikatsioonid

Parameeter	Spetsifikatsioon
traat Materjal	PVC, kumm
Jacki materjal	PVC
Pin materjal	Nikkeldatud{0}}messing
Tihendusrõngas	Kumm

Tootetehniline joonis

Core Configuration Diagram

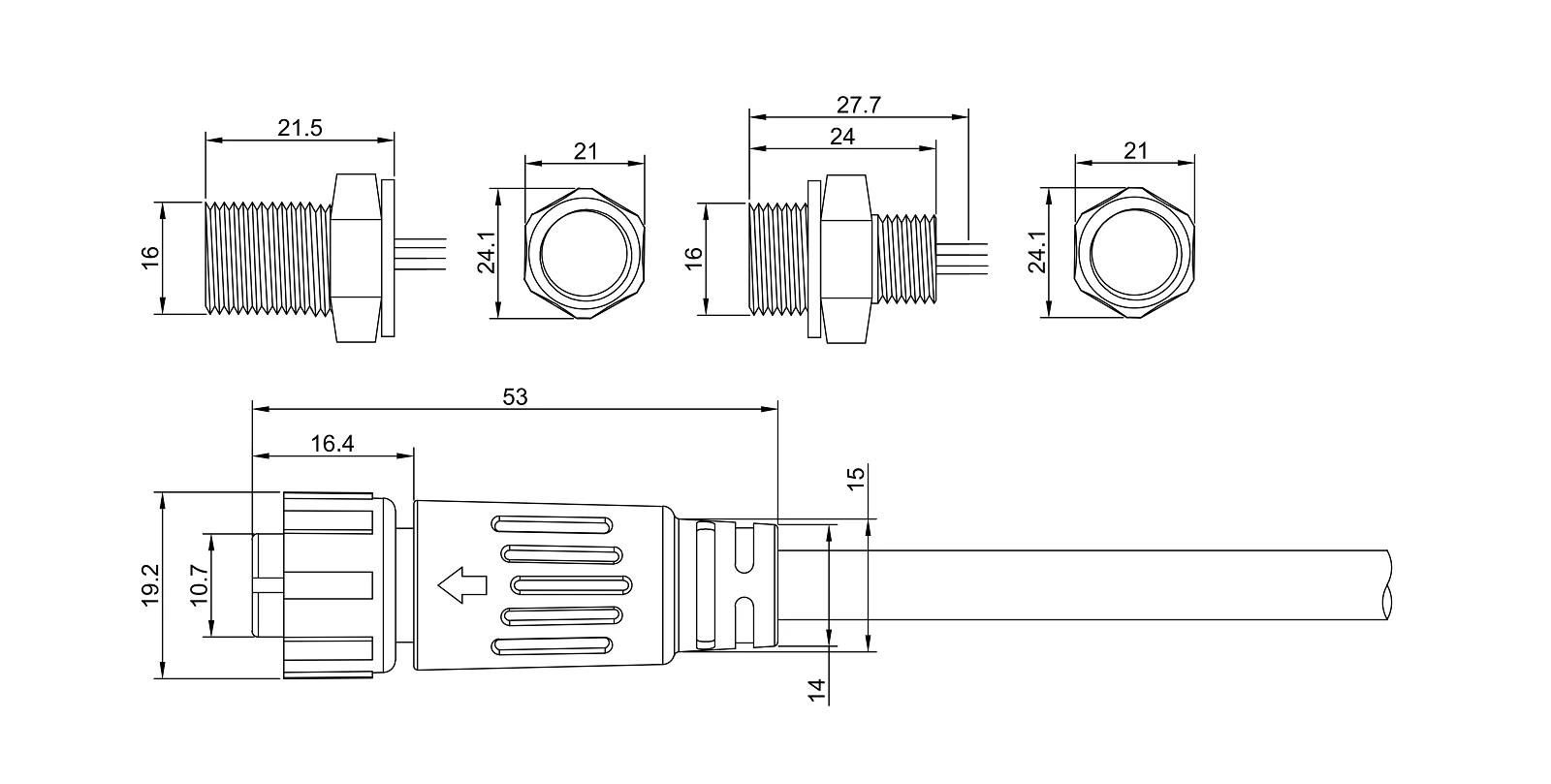

Dimensional Drawing -

CAD-ist: paneelikinnituse välispistik üldpikkus 53,0 mm, puksi keerme M16 × 1,0 15,0 mm, paneelipoolne keere 14,0 mm, kinnitusmutter 24,1 mm AF. Emane pistikupesa: vastaskeerme sügavus 16,4 mm, mutter 21,5 mm AF. Voolu vähendamine paneelikinnitusega seeria jaoks: 2-kontaktiline 10A/250V, 3-kontaktiline 8A/250V, 4-kontaktiline 6A/250V, 5-kontaktiline 4A/110V, kuni 10-kontaktiline 2A/60V. ISO 2768-m. Saadaval PDF/DWG. Ja jah – korpuse pikkust, keermeprofiile, mutri suurust, kontaktide paigutust saab muuta vastavalt teie paneeli paksusele ja kaablisisendi vajadustele. Lihtsalt öelge meile, millega te töötate.

Toote üksikasjad

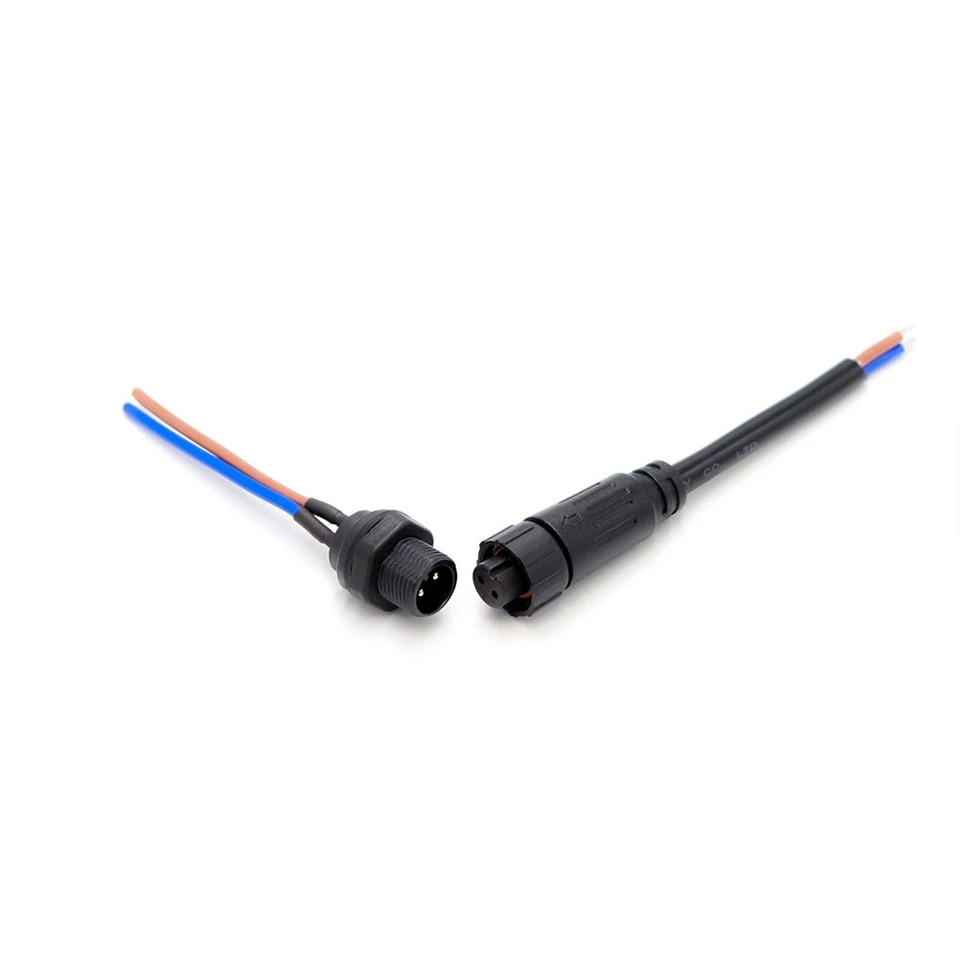

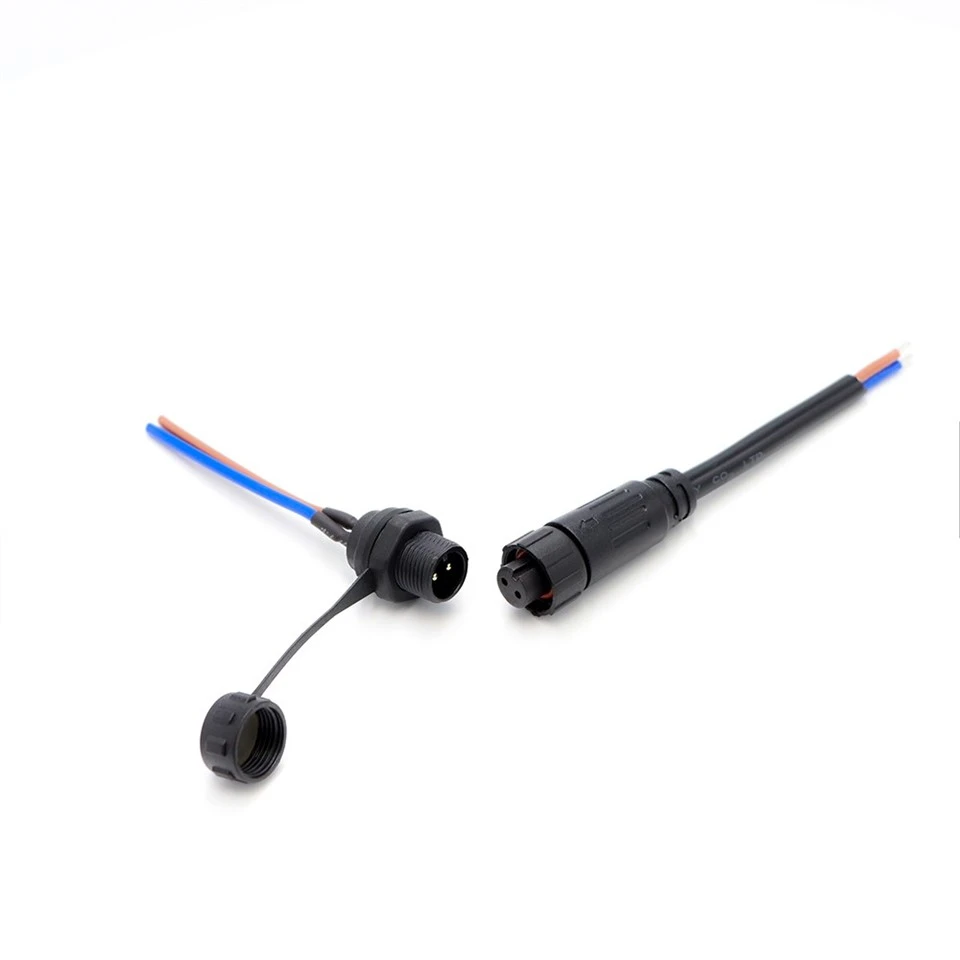

Meeste ja naiste eestvaade (4-pin versioon)

Sellel eestvaates oleval fotol on 4-kontaktilise variandi isane pistik ja emane pistikupesa (illustratsiooni eesmärgil) asetatud kõrvuti. Mõlemal on neli nikeldatud messingkontakti, mis on paigutatud standardse M16 ümmarguse mustriga musta PVC korpusega. See pilt aitab enne kokkupanekut kontrollida tihvtide/pesade joondamist ja orientatsiooni.

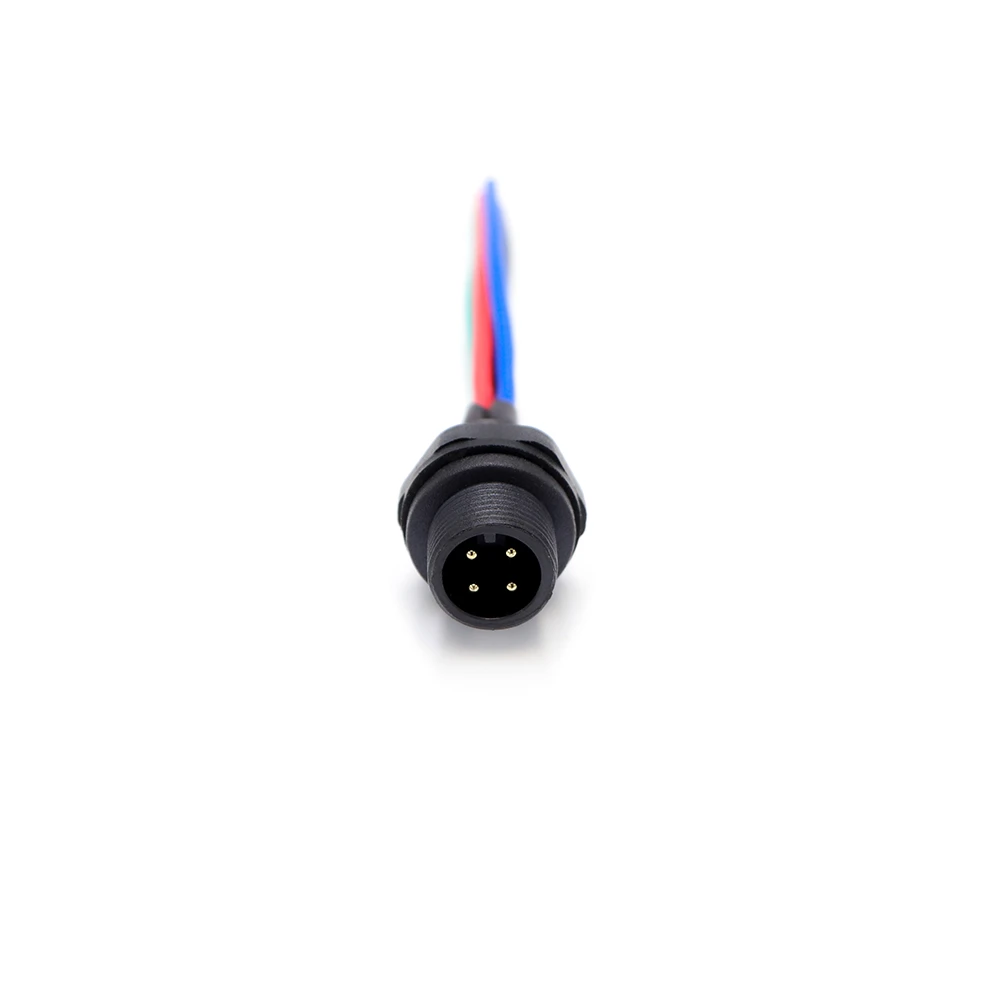

Isane pistik eestvaade (4-kontaktiline versioon, must PVC)

Sellel esiküljel on 4 kontaktiga variandi isane pistik (illustratsiooni eesmärgil) ja neli nikeldatud messingtihvti on selgelt nähtavad. Samuti on näidatud must PVC korpus ja M16 × 1,0 väliskeere. See pilt aitab enne paaritumist kontrollida tihvtide seisukorda, sirgust ja plaadistuse kvaliteeti.
