M16 3 südamikupaneelile paigaldatud keermestatud veekindel pistik IP67

M16 3-südamikuga paneelikinnitusega keermestatud pistik on suure vooluga vaheseinte liides tööstusliku voolujaotuse, mootori juhtseadiste ja raskeveokite välisseadmete jaoks – 20A/250V vahelduvvoolu nimivõimsus, M16-seeria kõrgeim. M16×1.0 keerme tagab turvalise lukustumise vibratsiooni all. Elektriline jõudlus: kontakttakistus 10 mΩ või väiksem, isolatsioon 500 MΩ või suurem alalisvoolul 500 V, dielektriline vastupidavus 1,5 kV vahelduvvoolule, stabiilne pärast 1500 paaritustsüklit. IP67 tihend nikeldatud messingist tihvtide ja PVC korpusega tagab töö vahemikus –20 kraadi kuni +85 kraadi. Paigaldatakse läbi paneeli väljalõike keermestatud puksi ja tihendusseibiga – kaablit ei läbi, mis vähendab niiskuse sissepääsu. Paralleelahel toetab paindlikku juhtmestikku. OEM-projektide jaoks on saadaval kohandatud konfiguratsioonid.

Küsi pakkumist

Dongguan Hejiaxin Technology Co., Ltd. on üks juhtivaid m16 3 südamikuga paneelile paigaldatava keermestatud veekindla pistiku ip67 tootjaid ja tarnijaid Hiinas. Müüge siin Hiinas valmistatud vastupidavaid tooteid ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Pinge reiting	AC250V
Praegune R ating	Väiksem või võrdne 20A
Pistikute ajad	1500
Maksimaalne kaabli OD	Vähem kui 8,0 mm või sellega võrdne
Vooluahela struktuur	Paralleelselt
Kontakti takistus	10mΩ
Isolatsiooni struktuur	500MΩ ja DC500V
Pinge vastupidavus toatemperatuuril	1,5 KV
Temperatuurihinnang	-20 kraadi ~+85 kraadi
Veekindel tase	IP67

Materjali spetsifikatsioonid

Parameeter	Spetsifikatsioon
Traadi materjal	PVC, kumm
Jacki materjal	PVC
Pin materjal	Nikli{0}}messing
Tihendusrõngas	Kumm

Tootetehniline joonis

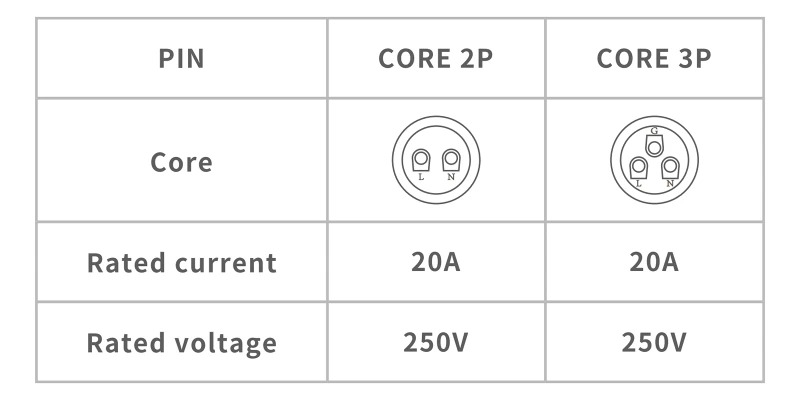

Core Configuration Diagram

Dimensional Drawing

Mõõtmejoonis sisaldab peamisi mehaanilisi andmeid lisatud CAD-väljavõtte kohta. Isane paneelikinnituspistik: kogupikkus 24,3 mm (koos mutriga), vastaskeerme pikkus 12,5 mm, ühendusmutri laius tasapinnaliselt 25,7 mm. Emane anum: vastaskeerme sügavus 14,8 mm, tihendi kokkusurumise tsoon 6,6 mm. Mõlemad kasutavad M16 × 1,0 keermeid. Südamiku konfiguratsioonitabel näitab selle 3-kontaktilise versiooni jaoks: 20A/250V (2-kontaktiline ka 20A/250V). Saadaval on kohandatud tihvtide konfiguratsioonid ja mehaanilised mõõtmed – saame kohandada korpuse pikkust, keermeprofiili, mutri suurust ja kontaktide paigutust vastavalt teie paneeli paksusele ja kaablinõuetele. Tolerantsid ISO 2768-m kohta. PDF/DWG on saadaval CAD-integreerimiseks.

Toote üksikasjad

Ringikujuline ühendusrõngas

Sellel fotol on ümmarguse ühendusrõnga tarvik. Rõngas pakub paaritumisel täiendavat mehaanilist tuge ja joondust, tagades M16×1.0 keermete õige haardumise. Must PVC-viimistlus sobib konnektori korpusega ühtlase välimuse ja korrosioonikindluse tagamiseks.

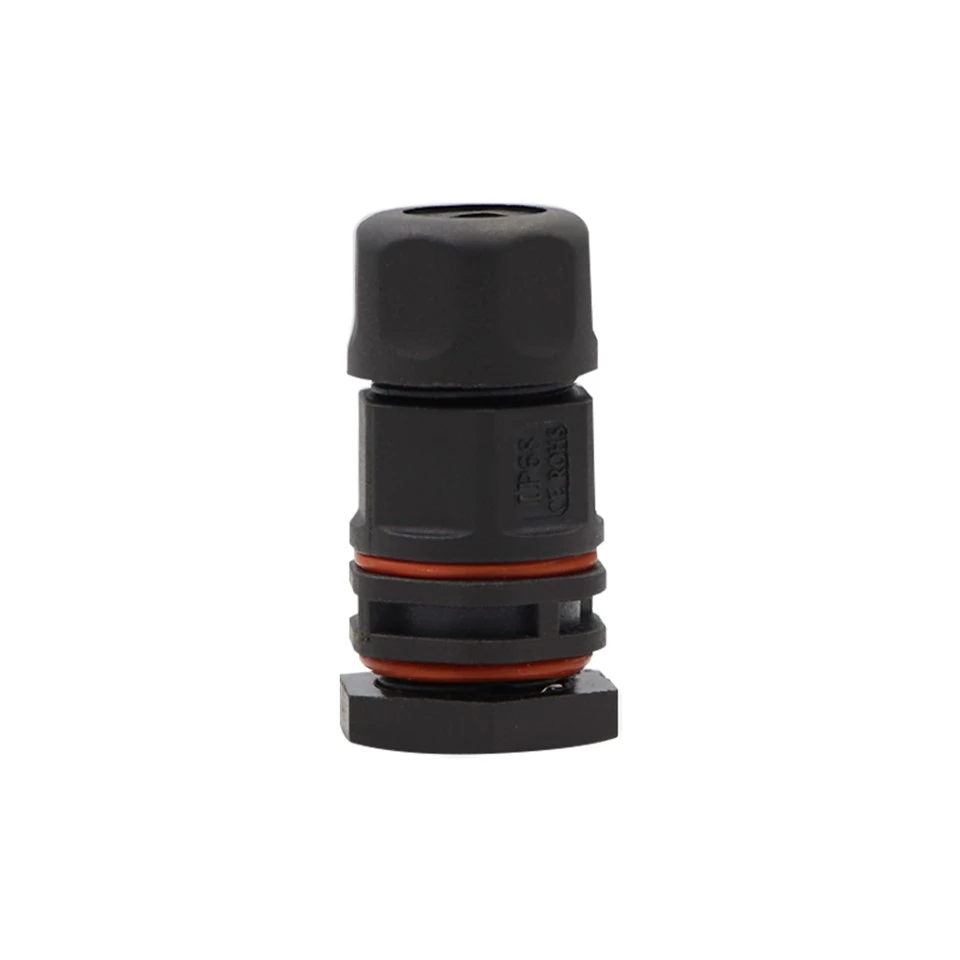

Keermestatud liides (must PVC)

Sellel fotol on musta PVC korpusega keermestatud liides. M16×1.0 väliskeere ja sisekeerme profiil on selgelt nähtavad. Must PVC-materjal tagab tööstuskeskkonnas tugeva isolatsiooni ja korrosioonikindluse.
