M12 8 Pin Heavy Duty veekindel pistik IP67
Dongguan Hejiaxin Technology Co., Ltd. on üks juhtivaid m{2}} pin raskeveokite veekindla pistiku ip67 tootjaid ja tarnijaid Hiinas. Müüge siin Hiinas valmistatud vastupidavaid tooteid ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Pinge reiting |
AC250V |
|
Praegune R ating |
Väiksem või võrdne 6A |
|
Pistikute ajad |
1500 |
|
Maksimaalne kaabli OD |
Vähem kui 6,0 mm või sellega võrdne |
|
Vooluahela struktuur |
Paralleelselt |
|
Kontakti takistus |
10mΩ |
|
Isolatsiooni struktuur |
500MΩ ja DC500V |
|
Pinge vastupidavus toatemperatuuril |
1,5 KV |
|
Temperatuurihinnang |
-20 kraadi ~+85 kraadi |
|
Veekindel tase |
IP67 |
Materjali spetsifikatsioonid
|
Parameeter |
Spetsifikatsioon |
|
traat Materjal |
PVC, kumm |
|
Jacki materjal |
PVC |
|
Pin materjal |
Nikkeldatud{0}}messing |
|
Tihendusrõngas |
Kumm |
Tootetehniline joonis
Mõõtmejoonis sisaldab peamisi mehaanilisi andmeid lisatud CAD-väljavõtte kohta. Pistiku kogupikkus 56,0 mm, vastaskeerme pikkusega 10,0 mm ja kaablisisendkeermega PG7 (meetriline juhtmekeere) pikkusega 20,0 mm. Emapistiku üldpikkus 51,0 mm, identsete keermetega: ühendusots 10,0 mm ja PG7 kaabli sisend 20,0 mm. Mõlemad kasutavad kaablitihendi kinnitamiseks M12 × 1,0 vastaskeere ja PG7. Tolerantsid ISO 2768-m kohta. Polariseeriva võtme asend on märgitud õige suuna jaoks. PDF/DWG on saadaval CAD-integreerimiseks. Enne kokkupanekut kontrollige keerme haardumist ja kaablitihendi ühilduvust.
Toote üksikasjad
2-pin isane ja emane paaritatud
Sellel fotol on kujutatud M12-seeria 2 kontaktiga varianti (tihvti läbimõõt 1,0 mm), mille isa- ja emapistikud on täielikult ühendatud. M12 × 1,0 ühendusmutri metall-metalli keerme haardumine on selgelt nähtav, ilma ühenduskohata, tagades mehaanilise jäikuse ja pideva EMI-varjestuse. Mõlemad korpused on mustast PVC-st, kuid liides paljastab nikeldatud messingist niidid ja kaks keskmist kontakti. Tihendusrõngas surutakse ühtlaselt kokku. See pilt kinnitab õiget sobivust ja viimistlust, mis on kasulik kvaliteedi kontrollimiseks enne põllul kasutuselevõttu.

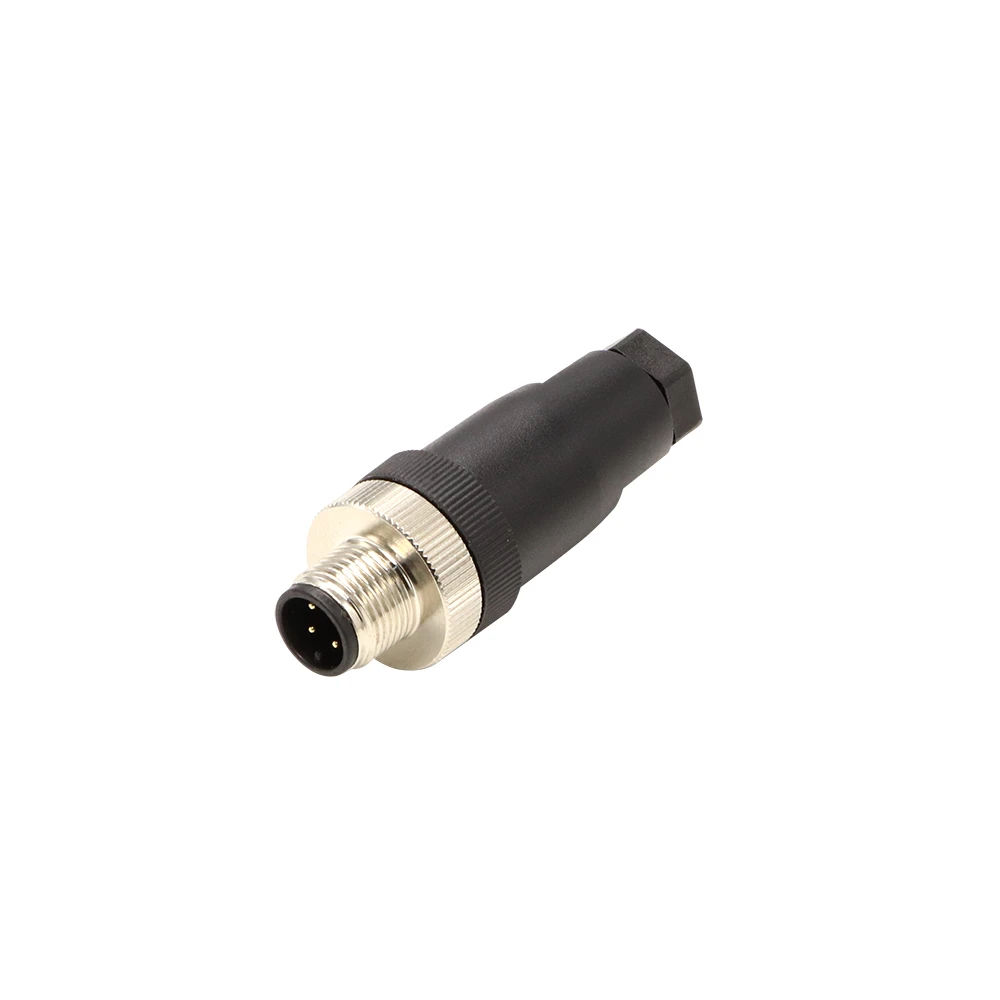

3-kontaktiline isane pistik (metallist liides)
Sellel esiküljel on näha sama M12-perekonna 3-kontaktiline pistik (1,0 mm läbimõõduga kontaktid). Kolm nikeldatud messingkontakti on paigutatud standardse kolmnurkse mustriga, kusjuures polarisatsioonivõti on kella 12 asendis. M12×1.0 väliskeere ja keermejuure taga olev süvistatud O-rõngas on selgelt nähtavad. Must PVC-korpus tagab tugeva isolatsiooni. See pilt on võrdlusaluseks tihvtide seisukorra, plaadistuse kvaliteedi ja keerme terviklikkuse kontrollimiseks enne paaritamist. Sobib rakendustele, mis nõuavad kolme sõltumatut signaali või segatoite/signaali konfiguratsiooni.
