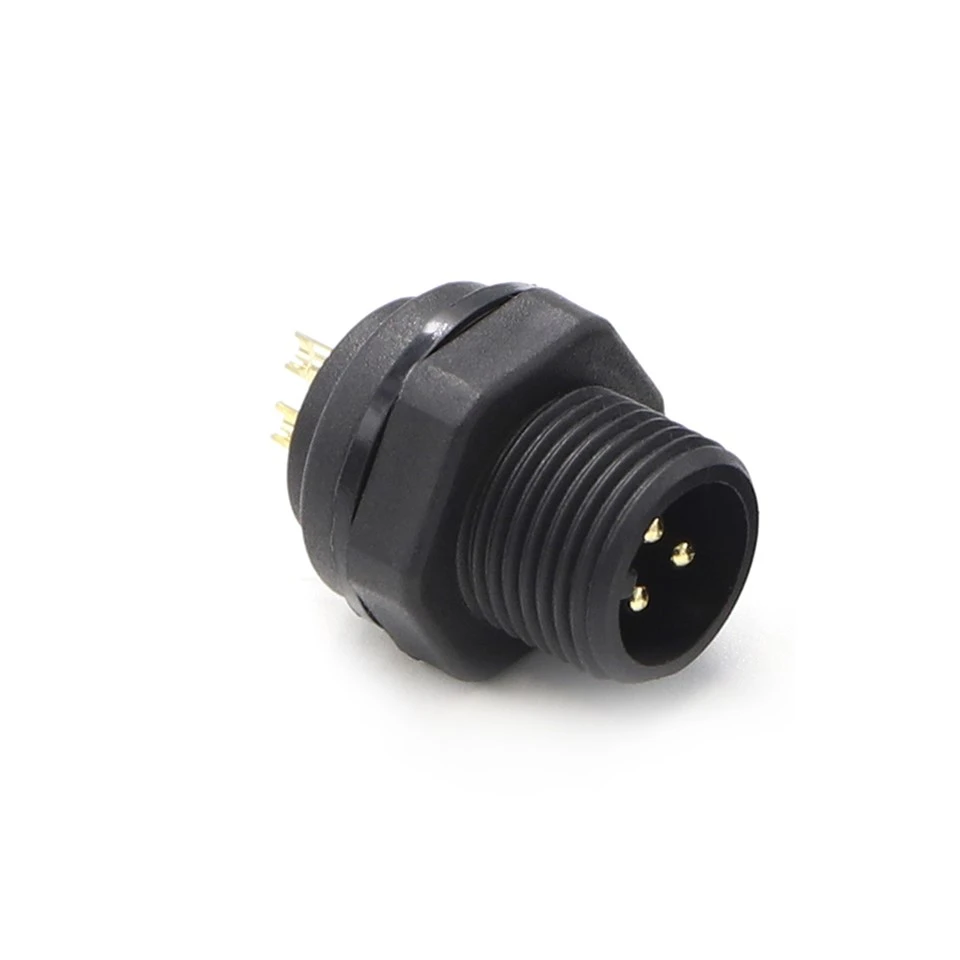

M12 4 tihvtiga keermestatud paneelikinnitusega veekindel pistik IP67

M12 4-pin paneelikinnituse pistik on tööstuslike juhtpaneelide, automatiseeritud masinate ja välistingimustes kasutatavate korpuste fikseeritud vaheseina liides. Nimetatud 6A/250V AC, see paigaldatakse läbi paneeli väljalõike koos keermestatud puksi ja tihendusseibiga – välistades kaablite läbipääsuavad ja vähendades niiskuse sissepääsu. Elektriline jõudlus: kontakttakistus 10 mΩ või väiksem, isolatsioon 500 MΩ või suurem alalisvoolul 500 V, dielektriline vastupidavus 1,5 kV vahelduvvoolule, stabiilne pärast 1500 paaritustsüklit. IP67 tihend nikeldatud messingist tihvtide ja PVC korpusega tagab töö vahemikus –20 kraadi kuni +85 kraadi. M12 × 1,0 keermega saab kasutada standardseid M12 pistikuid. Paralleelahel toetab paindlikku juhtmestikku. Paneeli paksuse vahemik joonise kohta. Sobib püsivateks seadmete liidesteks OEM-juhtimissüsteemides.

Küsi pakkumist

Dongguan Hejiaxin Technology Co., Ltd. on üks juhtivaid m12 4 pin keermestatud paneelikinnitusega veekindla pistiku ip67 tootjaid ja tarnijaid Hiinas. Müüge siin Hiinas valmistatud vastupidavaid tooteid hulgi ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Pinge reiting	AC250V
Praegune R ating	Väiksem või võrdne 6A
Pistikute ajad	1500
Maksimaalne kaabli OD	Vähem kui 6,0 mm või sellega võrdne
Vooluahela struktuur	Paralleelselt
Kontakti takistus	10mΩ
Isolatsiooni struktuur	500MΩ ja DC500V
Pinge vastupidavus toatemperatuuril	1,5 KV
Temperatuurihinnang	-20 kraadi ~+85 kraadi
Veekindel tase	IP67

Materjali spetsifikatsioonid

Parameeter	Spetsifikatsioon
traat Materjal	PVC, kumm
Jacki materjal	PVC
Pin materjal	Nikkeldatud{0}}messing
Tihendusrõngas	Kumm

Tootetehniline joonis

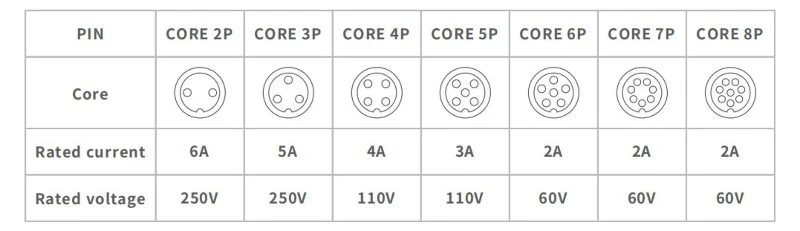

Core Configuration Diagram

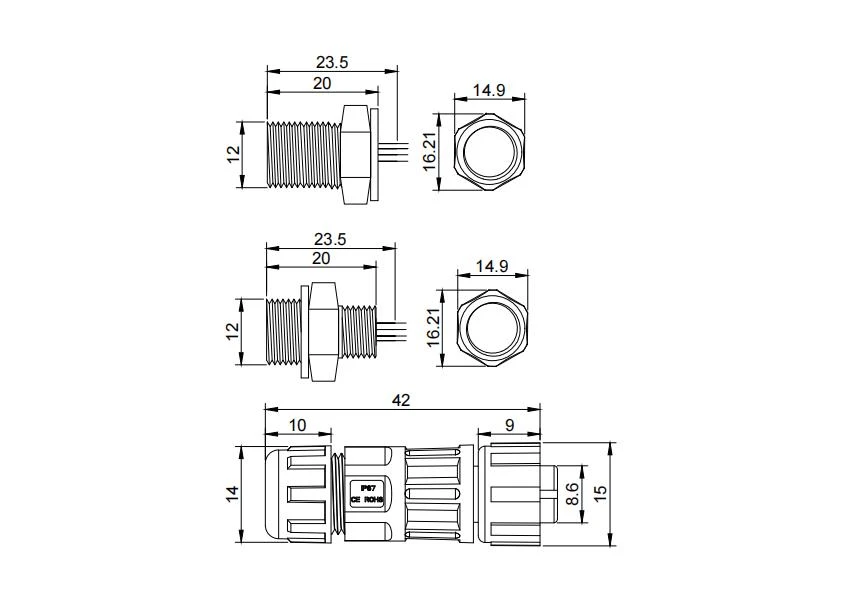

Dimensional Drawing

Mõõtmejoonis sisaldab peamisi mehaanilisi andmeid lisatud CAD-väljavõtte kohta. Isane paneelikinnituspistik: puksi õlg 23,5 mm, mutri laius 14,9 mm, keerme pikkus M12 × 1,0 16,21 mm, vastaskeermega 12,0 mm. Emane pistikupesa: puksi õlg 23,5 mm, mutri laius 14,9 mm, kogupikkus 42,0 mm, vastaskeerme sügavus 10,0 mm, paneelipoolne keerme 9,0 mm, kaabli sisend 14,0 mm, tihendi surveala 8,6 mm ja mutri kõrgus 15,0 mm. Südamiku konfiguratsioonitabel näitab 4 kontaktiga variantide puhul: kehtib 4A 110 V vahelduvvoolu juures. Tolerantsid ISO 2768-m kohta. Saadaval PDF/DWG. Kontrollige paneeli paksust ja seibi kokkusurumist, et säilitada IP67 reiting.

KKK

K1: Kas need pistikud peavad vastu karmides välistingimustes?

A2: Absoluutselt. IP67-tihenduse ja -20–+85-kraadise töövahemikuga peavad need vastu vihmale, tolmule ja äärmuslikele temperatuuridele. Nikkeldatud messingist tihvtid ja PVC-särgid tagavad korrosioonikindluse ja mehaanilise vastupidavuse.

Q2: kas ma saan proove enne hulgitellimist?

A3: Jah, funktsionaalseks testimiseks on saadaval tasuta proovid. Saadame näidised DHL/UPS/FedExi kaudu 3 tööpäeva jooksul. Proovide kulud hüvitatakse ametlike tellimuste alusel.
