M12 3 tuuma hinnatud veekindel pistik IP68
Dongguan Hejiaxin Technology Co., Ltd. on üks juhtivaid m12 3 südamikuga veekindla pistiku ip68 tootjaid ja tarnijaid Hiinas. Müüge siin Hiinas valmistatud vastupidavaid tooteid ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Pinge reiting |
AC250V |
|
Praegune R ating |
Väiksem või võrdne 6A |
|
Pistikute ajad |
1500 |
|
Maksimaalne kaabli OD |
Vähem kui 6,0 mm või sellega võrdne |
|
Vooluahela struktuur |
Paralleelselt |
|
Kontakti takistus |
10mΩ |
|
Isolatsiooni struktuur |
500MΩ ja DC500V |
|
Pinge vastupidavus toatemperatuuril |
1,5 KV |
|
Temperatuurihinnang |
-20 kraadi ~+85 kraadi |
|
Veekindel tase |
IP67 |
Materjali spetsifikatsioonid
|
Parameeter |
Spetsifikatsioon |
|
traat Materjal |
PVC, kumm |
|
Jacki materjal |
PVC |
|
Pin materjal |
Nikkeldatud{0}}messing |
|
Tihendusrõngas |
Kumm |

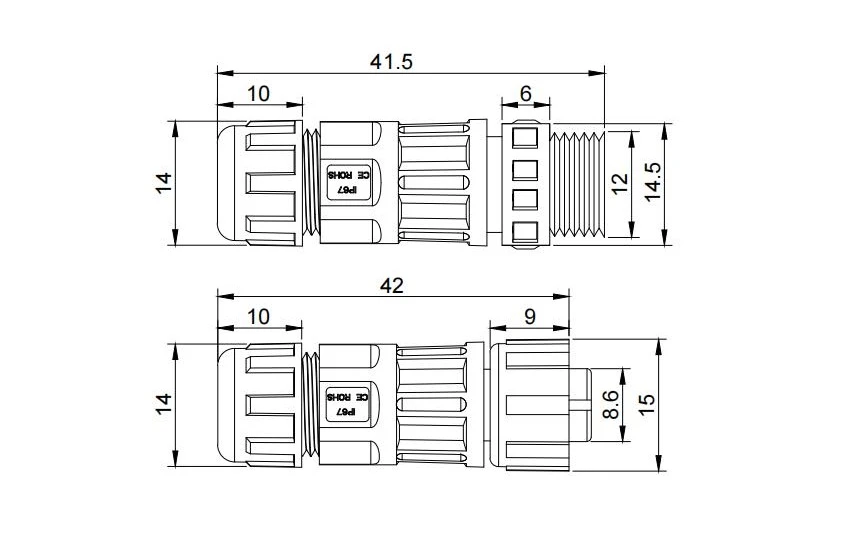

Tootetehniline joonis
Mõõtmejoonis sisaldab peamisi mehaanilisi andmeid lisatud CAD-väljavõtte kohta. Välispistiku kogupikkus 41,5 mm, vastaskeerme pikkus 10,0 mm, kaablisisendi keerme pikkus 6,0 mm, tihendustihendi pikkus 14,5 mm. Emapiima kogupikkus 42,0 mm, vastaspinna keerme sügavus 10,0 mm, kaablisisendi keerme 14,0 mm, kinnituskülje keerme pikkus 15,0 mm, 8,6 mm tihendi tihendustsooniga. Mõlemad kasutavad M12 × 1,0 vastaskeere; tolerantsid ISO 2768-m kohta. Kahe O-rõnga positsioonid on ette nähtud IP68 kontrollimiseks. PDF/DWG on saadaval CAD-integreerimiseks. Enne vee alla laskmist kontrollige tihendi tihedust ja tihedust.
Toote üksikasjad

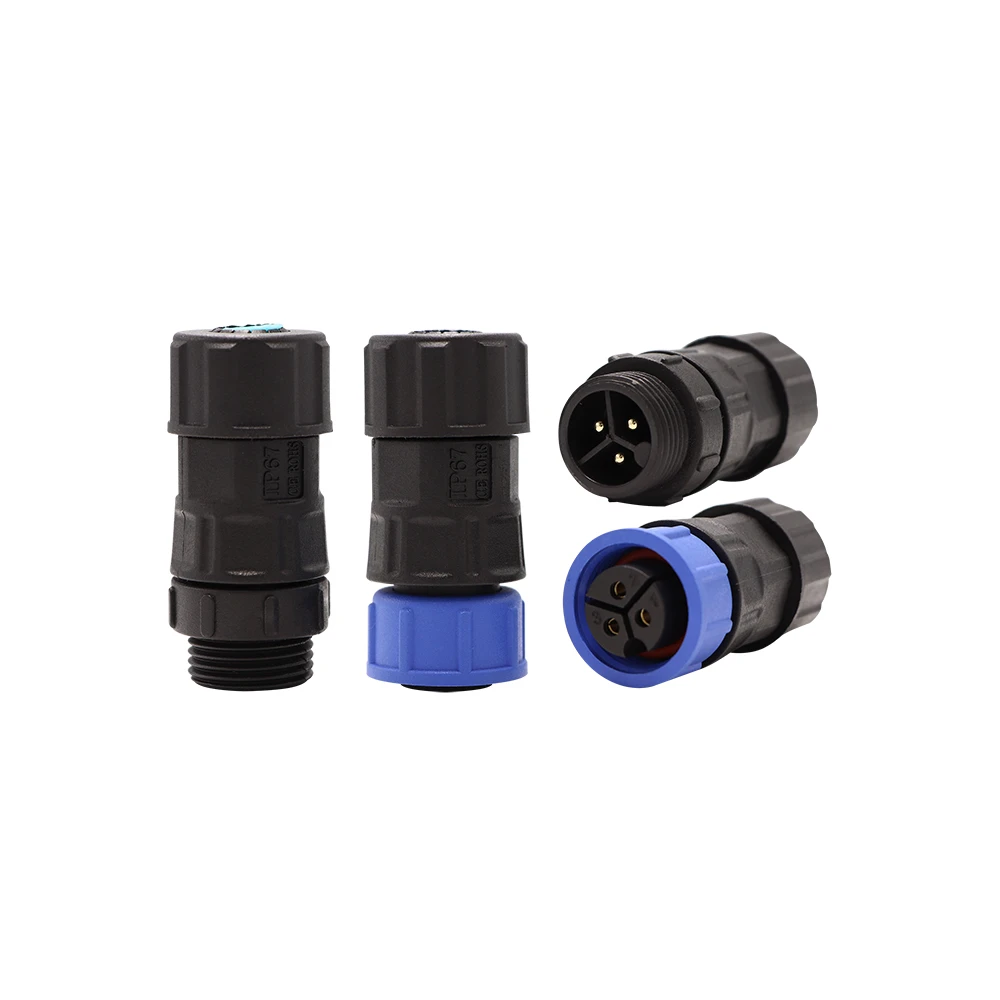

3-pin isane ja emane
Sellel liitfotol on 3-kontaktilised isas- ja emaspistikud nii vertikaalses kui ka horisontaalses asendis. Mustad PVC-korpused on kogu ulatuses ühtsed, siniseks vormitud liideserõngas – visuaalne indikaator IP68 tihendusklassi kiireks tuvastamiseks. Kolm nikeldatud messingkontakti (1,0 mm tihvtid) on nähtavad isase esiküljel. Sinine rõngas eristab seda seeriat standardsetest IP67 versioonidest, andes märku täiustatud sukeldusvõimest. Kasutage seda pilti positiivseks visuaalseks tuvastamiseks enne paigaldamist veealusesse või kõrge niiskusega keskkonda.

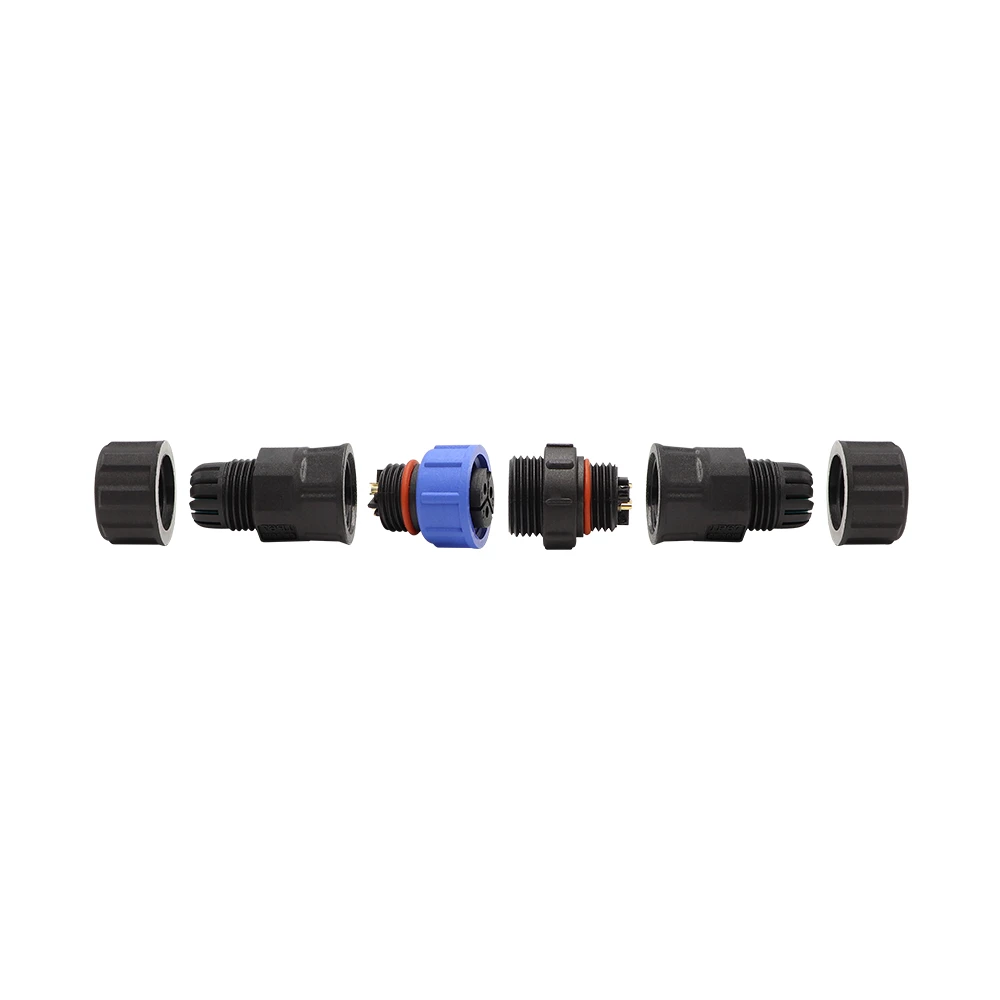

Isane ja naissoost veekindel adapter lahti võetud
Sellel lõhkevaatega fotol on isas- ja emasadapterid täielikult lahti võetud, paljastades sisemise tihendusarhitektuuri. Kaks O-rõngast (üks väliskeerme juurel, teine sisekeerme sees) on selgelt nähtavad – need on peamised elemendid, mis saavutavad IP68 sukeldumiskaitse. Keermestatud ühendusmutter, kaabli tihend ja sisemine tõmbeklamber on näidatud eraldi. Kokkupanemiseks pole vaja spetsiaalseid tööriistu – standardne pöördemoment (0,8–1,2 Nm) tihendil tagab tihendi õige kokkusurumise. See pilt aitab hooldusmeeskondadel mõista tihendite virna ja õiget montaažijärjestust.
