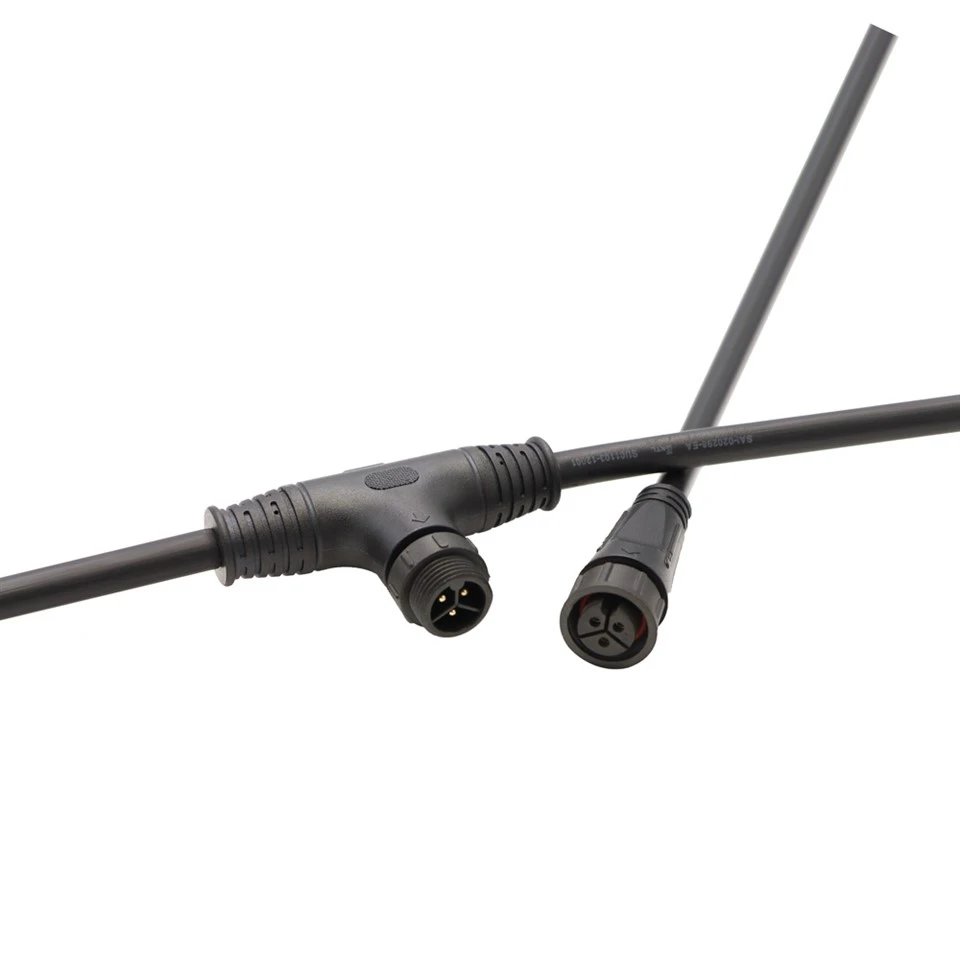

M12 2-6 Pin T-tüüpi veekindel elektrisõiduki kaablikoost 16 mm peakaabliga IP67

M12 raske -T--tüüpi pistik on mõeldud rakenduste jaoks, mis nõuavad suuremat kaabli suurust ja suuremat mehaanilist tugevust, sealhulgas elektrisõidukite ja toitejaotussüsteemide jaoks. Toetab 2- kuni 6-kontaktilisi konfiguratsioone, sellel on tugevdatud konstruktsioon, mis ühildub FSM079-seeria pistikutega ja toetab kuni 16,0 mm välisläbimõõduga põhikaableid. Suurenenud kaabli läbilaskevõime muudab selle sobilikuks jämedamate juhtmete jaoks, mida kasutatakse elektrisõidukite laadimisseadmetes, akuhaldussüsteemides ja lisatoiteahelates. Ülevormitud PVC- või kummikorpus tagab vastupidavuse nõudlikes keskkondades, samas kui IP67 kaitse ja -20 kraadist kuni +85 kraadini temperatuurinäitajad tagavad usaldusväärse töötamise välitingimustes ja tööstustingimustes. Kaabli pikkusi, harude konfiguratsioone ja tihvtide määranguid saab kohandada vastavalt erinevatele elektri- ja paigaldusnõuetele.

Küsi pakkumist

Dongguan Hejiaxin Technology Co., Ltd. on Hiinas üks juhtivaid m12 2-6 pin t- tüüpi veekindla elektrisõiduki kaablikomplekti koos 16 mm peakaabli ip67 tootjaid ja tarnijaid Hiinas. Müüge siin Hiinas valmistatud vastupidavaid tooteid ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Peamine max kaabel OD	16,0 mm
Haru sobitamine	2-6 pin
Temperatuuri reiting	-20 kraadi ~+85 kraadi
Kontakti takistus	<10mΩ
Veekindel tase	IP67

Materjali spetsifikatsioonid

Parameeter	Spetsifikatsioon
Materjal	PVC, nailon
Kaabel	PVC, kumm

Tootetehniline joonis

Dimensional Drawing

Võtmed jooniselt – üldpikkus 92mm, kinnituskeskmed 50mm, paneeli väljalõige 21mm. Vastakeerme profiil 63 mm kaugusel võrdlusest, ühendusmutter 20,5 mm tasapinnaga. Naispesa sügavus 23 mm, paneeli-külje eend 19 mm, tagaotsa laiusega 24,5 mm. Kõik mõõtmed millimeetrites. Kui pole märgitud teisiti, kehtib tolerantsiklass ISO 2768-m. Keerme ei kuulu meie standardse M-seeria hulka – enne tellimist kontrollige vastava pistiku spetsifikatsiooni. PDF/DWG on saadaval, kui peate selle oma olemasolevale paneelipaigutusega katma. Kohandatud muudatused soovi korral – öelge meile, mis ei sobi.

Toote üksikasjad

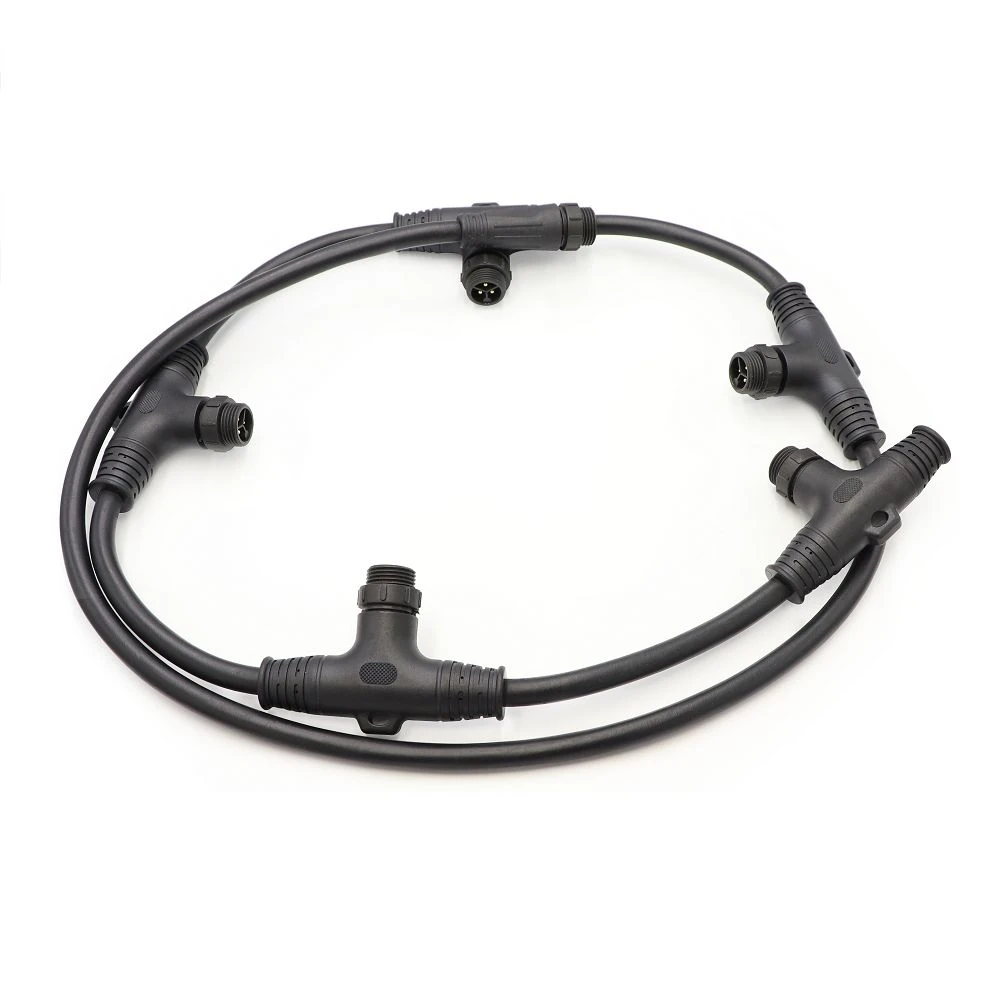

Viis mähitud T-kujulist isakaablit (näidatud 3-kontaktilise ristlõige)

Sellel pildil on viis T-kujulist pooli paigutatud isakaablit, mille poolülemine nurk näitab 3-kontaktiliste sisekontaktide ristlõiget. Mähis näitab kaabli paindlikkust – see on oluline elektrisõidukite ülevalatud kaablisõlmede tihedaks marsruutimiseks. Läbilõike vaade võimaldab ka kiiresti kontrollida isolatsiooni paksust ja tihvtide vahet enne rakmete ühendamist.

Kolm T-tüüpi jaoturit seerias (külgvaade, pordid pole nähtavad)

See külgnurkne pilt jäädvustab kolm T-tüüpi jaoturit, mis on ühendatud joonega, nii et pordid on suunatud kaamerast eemale – seega pole liidesed nähtavad. Sirge paigutus illustreerib tüüpilist ahelaga konfiguratsiooni elektrisõidukite ülevalatud kaablisõlmede jaoks, kus ühes pagasiruumis on vaja mitut harupunkti ilma mahukate ühenduskarpideta.
