M12 1 kuni 2-4 pordiga Y-tüüpi veekindel kosmosekaabli koost 5,5 mm põhikaabliga IP67

Sellel 1-in-3-out M12 jaotuskaablil on integreeritud survevaluühenduskorpus, mis teisendab ühe signaalisisendi kolmeks sõltumatuks väljundkanaliks. See on varustatud metallist keermestatud lukustavate M12 ümmarguste pistikutega, millel on usaldusväärne -lõdvenemisvastane ühendus, suurepärane vibratsioonikindlus ja stabiilne signaaliedastus. Sisseehitatud mitmekihiline tihenduskonstruktsioon saavutab IP67 veekindla klassi, millel on suurepärane tõmbe- ja paindekindlus. Laialdaselt kasutatav tööstuslike andurite, automaatikaseadmete, välisseire, LED-insenervalgustuse paralleelse juhtmestiku jaoks. Saadaval on kohandatav juhtme pikkus, traadi ristlõige, tihvti number ja pistiku tüüp.

Küsi pakkumist

Dongguan Hejiaxin Technology Co., Ltd. on Hiinas üks juhtivaid m{2}} kuni 2-4-pordiliste y-tüüpi veekindlate kosmosekaablite tootjaid ja tarnijaid koos 5,5 mm peakaabli ip67-ga. Müüge siin Hiinas valmistatud vastupidavaid tooteid ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Nimetatud vool	4A
Nimipinge	250V AC/DC
Poolakate arv	4 pin (kohandatav)
Kaitseaste	IP67
Kontakti takistus	Väiksem või võrdne 5 mΩ
Isolatsioonitakistus	Suurem või võrdne 1000MΩ
Pinget taluma	1500V AC
Paaritumistsüklid	Suurem kui 1000 korda või sellega võrdne
Töötemperatuur	-40 kraadi ~ +85 kraadi

Materjali spetsifikatsioonid

Parameeter	Spetsifikatsioon
Traadi materjal	Tinatud vaskjuht, PVC/TPU ümbris
Korpuse materjal	Must PVC survevalu
Pin materjal	Nikkel{0}}Plaaditud messing
Lukustusmutter	Nikkel{0}}Plaaditud metall
Tihendusrõngas	Silikoonkumm

Tootetehniline joonis

Dimensional Drawing

See CAD-joonis kuvab 1-3 M12 jaoturi ühenduskarbi kontuuristruktuuri ja peamised mõõtmete parameetrid. Põhikorpuse kogupikkus on 43 mm, iga juhtme väljalaskeava juures on tugevdatud kaabli pingevabastus. Kõik mõõtmed vastavad ISO 2768-m tolerantsistandardile. Toetada saab kohandatud ristmiku kesta suurust ja kaabli sisendi spetsifikatsioone. Enne masstootmist saab kliendi kontrollimiseks esitada täielikud tehnilised joonised.

Toote üksikasjad

Horisontaalsete täisrakmete ülevaade

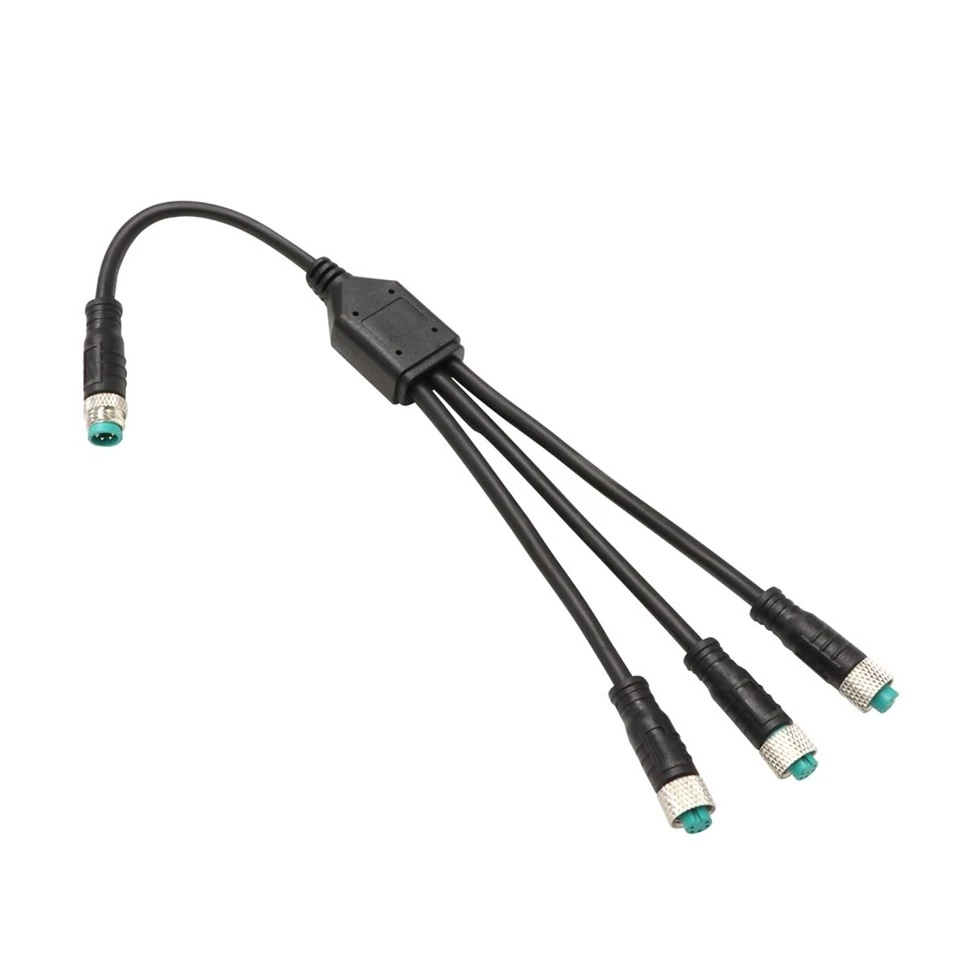

See pealtvaade kuvab terve sirge 1-in-3-väljundiga M12 jaoturi juhtmestiku. See on varustatud ühe isase M12 pistikuga sisendi otsas ja kolme emase M12 pistikuga väljundharudel. Iga pistik on varustatud rihveldatud metallist lukustusmutriga, mis tagab tugeva lahtitulekuvastase ühenduse. See pilt aitab kinnitada mitme seadme paralleelühenduse projektide üldist juhtmestiku paigutust.

Üksik naissoost M12 pistik-lähivõte

See lähivõte{0}}keskendub ümmarguse veekindla M12-pistikuga. Sellel on gofreeritud tõmbevabastus kaabli sisendis, rihveldatud metallist lukustusmutter ja roheline isoleeriv klemmialus. Struktuur takistab tõhusalt vibratsioonist põhjustatud lõdvenemist. Seda pilti kasutatakse tihvtide paigutuse ja pistiku välimuse kontrollimiseks.
