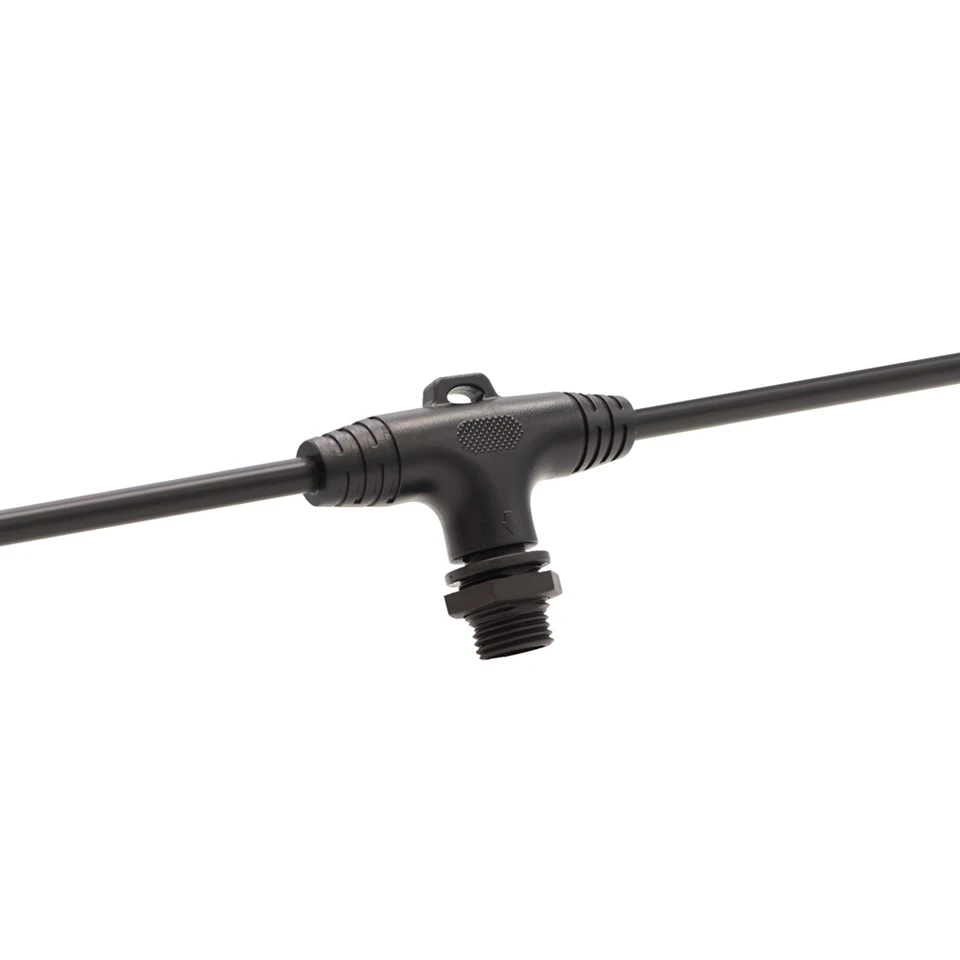

M12 2-6 Pin T-tüüpi veekindel akukaabli koost roboti kaabli haldamiseks IP67

M12 2-6 Pin T-tüüpi harupaneeli veekindel pistik on kolme-suunaline šuntjuhtmestiku komponent, mis on spetsiaalselt loodud välistingimustes kasutatavate elektrijuhtmete jaoks. Selle ainulaadne T-kujuline üks-kahes-kahest-struktuur lihtsustab märkimisväärselt juhtmestiku paigutust, välistades vajaduse mahukate vahepealsete harukarpide järele.
Sellel on standardne M12 × 1.0 keermestatud lukustuskonstruktsioon, mis on ühendatud kummist tihendusseibidega, mis tagab stabiilse IP67 tolmu- ja veekindla jõudluse, et taluda niisket, vihmast, mattunud ja välitingimustes avatud -õhu töökeskkonda. Kontaktid on nikeldatud -messingist, millel on madal kontakttakistus, stabiilne juhtivus ja tugev roostevastane-omadus. Kogu korpus on valmistatud jäigast PVC-st, millel on hea löögikindlus ja lai temperatuuri kohandatavus vahemikus -20 kraadi kuni +85 kraadi.
Seda harujaoturit kasutatakse laialdaselt välistingimustes maastikuvalgustuses, aialampides, LED-tänavavalgustites, seiretoiteallikas ja väikestes tööstuslikes hajutatud juhtmetes. Kohandatud kaabli pikkust, tihvtide arvu ja kaabliava siseläbimõõtu saab kohandada vastavalt teie tegelikele ehitusnõuetele.

Küsi pakkumist

Dongguan Hejiaxin Technology Co., Ltd. on Hiinas üks juhtivaid m12 2-6 pin t- tüüpi veekindla akukaablikomplekti tootjaid ja tarnijaid robotikaablite haldamiseks ip67. Müüge siin Hiinas valmistatud vastupidavaid tooteid ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Pinge reiting	AC250V
Praegune reiting	16A
Paaritumistsüklid	1500 korda
Maksimaalne kaabli OD	Vähem kui 8,0 mm või sellega võrdne
Vooluahela struktuur	4 tuuma üks-kahes-väljund T-tüüpi paralleelahel
Kontakti takistus	Väiksem või võrdne 10 mΩ
Isolatsioonitakistus	Suurem või võrdne 500MΩ DC 500V juures
Pinge vastupidavus toatemperatuuril	1,5 KV
Temperatuuri reiting	-20 kraadi ~+85 kraadi
Veekindel tase	IP67

Materjali spetsifikatsioonid

Parameeter	Spetsifikatsioon
Traadi sobitamise materjal	PVC / kummikaabel
Peamine korpuse materjal	PVC
Pin kontakti materjal	Nikli{0}}messing
Tihenduskomponendid	Kummist tihendusrõngas ja kaabli tihend
Lukustusmutri materjal	PVC

Tootetehniline joonis

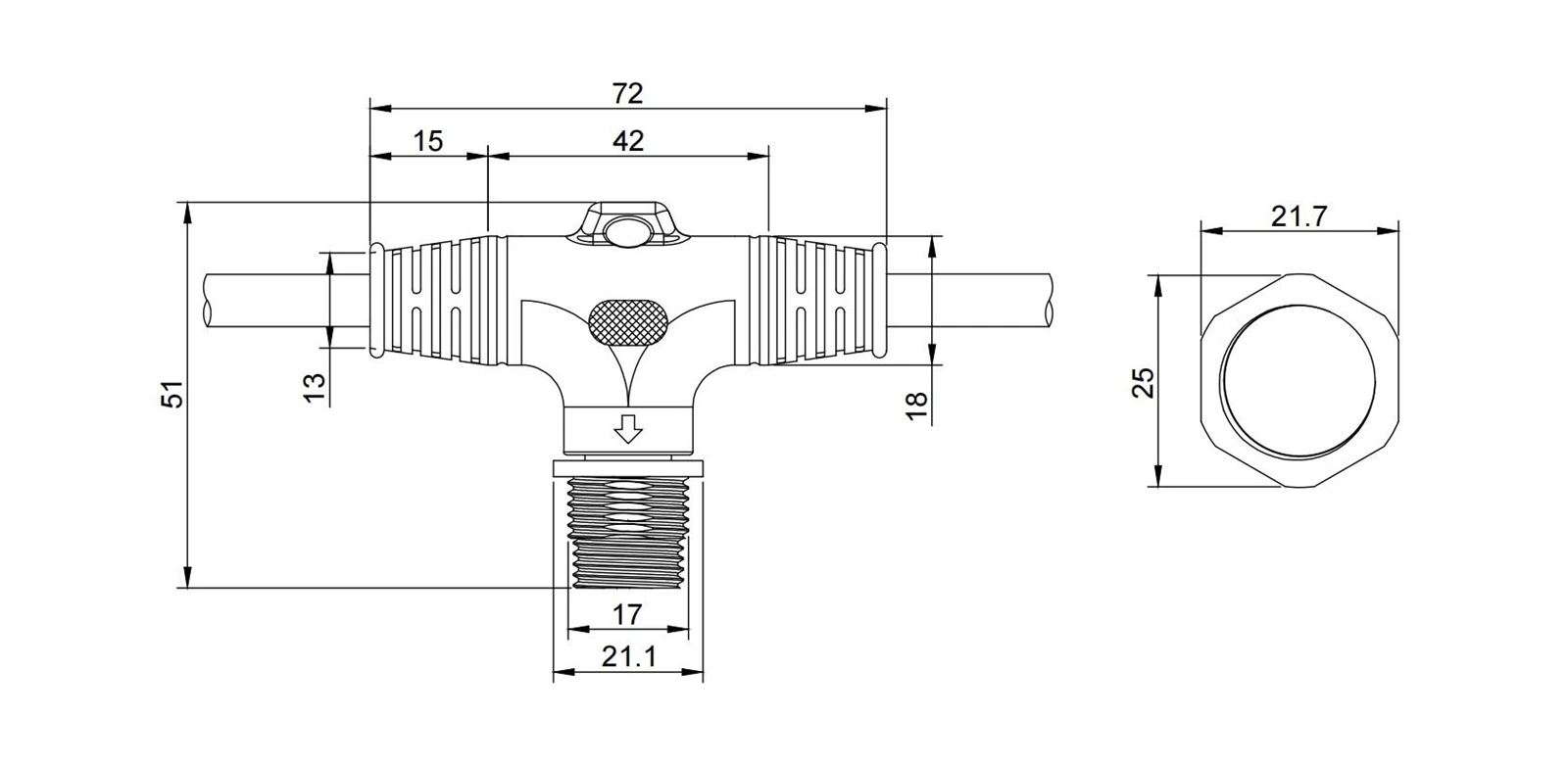

Dimensional Drawing

See CAD-mõõtmete joonis salvestab kõik T--tüüpi harukonnektori tuumade mehaanilised suurused. Horisontaalne üldpikkus on 72 mm, vertikaalse keermeosa pikkus 21,1 mm, kuusnurkne lukustusmutter tasapinnaga 25 mm. Standardne M16×1.0 väliskeere tagab sujuva sobitamise toetavate emaskaablipistikutega. Sisseehitatud-kaabli tõmbekonstruktsioon väldib tõhusalt traadi purunemist, mis on põhjustatud tõmbamisest ja pikaajalisest vibratsioonist. Kõik mõõtmete tolerantsid järgivad ISO 2768-m standardit. PDF- ja DWG-tehnilised joonised on saadaval nõudmisel. Toetame korpuse pikkuse, keerme suuruse ja kaabli sisendi suuruse kohandatud muutmist, et need vastaksid teie paneeli paksusele ja juhtmestiku paigutusele.

Toote üksikasjad

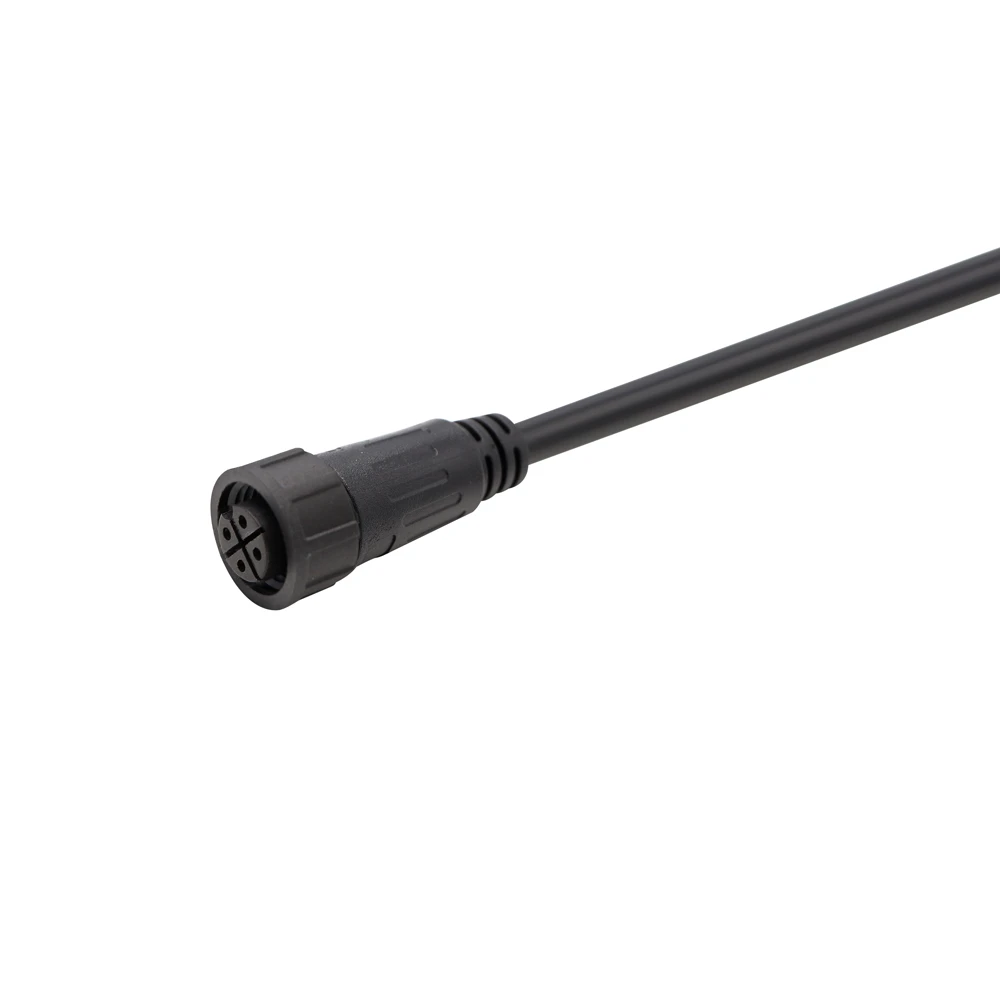

Sellel fotol on toetav emaskaabli pistik integreeritud sissepritsega PVC korpusega. Mitmekihiline sisemine kummist tihend kinnitab tihedalt kaabli väliskesta, et moodustada usaldusväärne veekindel tihend. 4-auguline kontaktiõõnsus joondub ideaalselt T-pistiku isasklemmiga, et tagada mugav seeriapikendusjuhtmestik.

PVC kuusnurkse lukustusmutri tarvik

Sellel sõltumatul pildil on näha sobiv kuusnurkne lukustusmutter M16 T-pistiku jaoks. See töötab väliskeermega tihendusseibide kokkusurumiseks ja kogu sõlme tihedaks lukustamiseks. Must PVC-materjal on kooskõlas peamise korpusega, suurepärase isolatsiooni ja välistingimustes vananemisvastase toimega.
