Dongguan Hejiaxin Technology Co., Ltd. on Hiinas üks juhtivaid m8 2 pin kiirlukuga veekindla pistiku ip67 tootjaid ja tarnijaid. Müüge siin Hiinas valmistatud vastupidavaid tooteid ja hankige meie tehasest hinnakiri. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Pinge reiting	AC110V
Praegune reiting	Väiksem või võrdne 3A
Pistikute ajad	1500
Maksimaalne kaabli OD	Vähem kui 4,5 mm või sellega võrdne
Vooluahela struktuur	Paralleelselt
Kontakti takistus	10mΩ
Isolatsiooni struktuur	500MΩ ja DC500V
Pinge vastupidavus toatemperatuuril	1,5 KV
Temperatuurihinnang	-20 kraadi ~+85 kraadi
Veekindel tase	IP67

Materjali spetsifikatsioonid

Parameeter	Spetsifikatsioon
traat Materjal	PVC, kumm
Jacki materjal	PVC
Pin materjal	Nikkeldatud{0}}messing
Tihendusrõngas	Kumm

Tootetehniline joonis

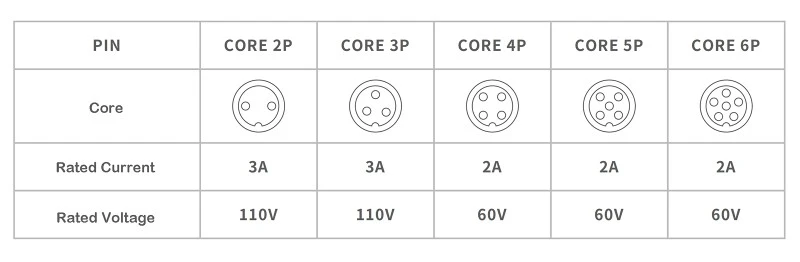

Core Configuration Diagram

Dimensional Drawing

Tehniline joonis sisaldab kogupikkust, paneeli väljalõike mõõtmeid (läbimõõt ja sügavus), kiir-luku varruka lööki ja tihvti-1 märgistust. Ristlõigetel on kujutatud nukkmehhanism ja vabastuskäik – ainult käsitsi, tööriistu pole. Maksimaalne kaabli läbimõõt 4,5 mm, tolerantsid ISO 2768-m järgi. PDF/DWG-failid on saadaval CAD-i jaoks.

Toote üksikasjad

Paaritusliides

Detailfotol on paarituse ajal kaks kollast korpust, mille varrukas on osaliselt pööratud. See demonstreerib pöidlaga-juhitavat lukustamist, tagasipööramise vastu Kuuldav klõps kinnitab täielikku haardumist, vähendades kokkupanemist. Kasulik paigaldamiseks käte asendi ja pöörlemissuuna jaoks

Isane pistik

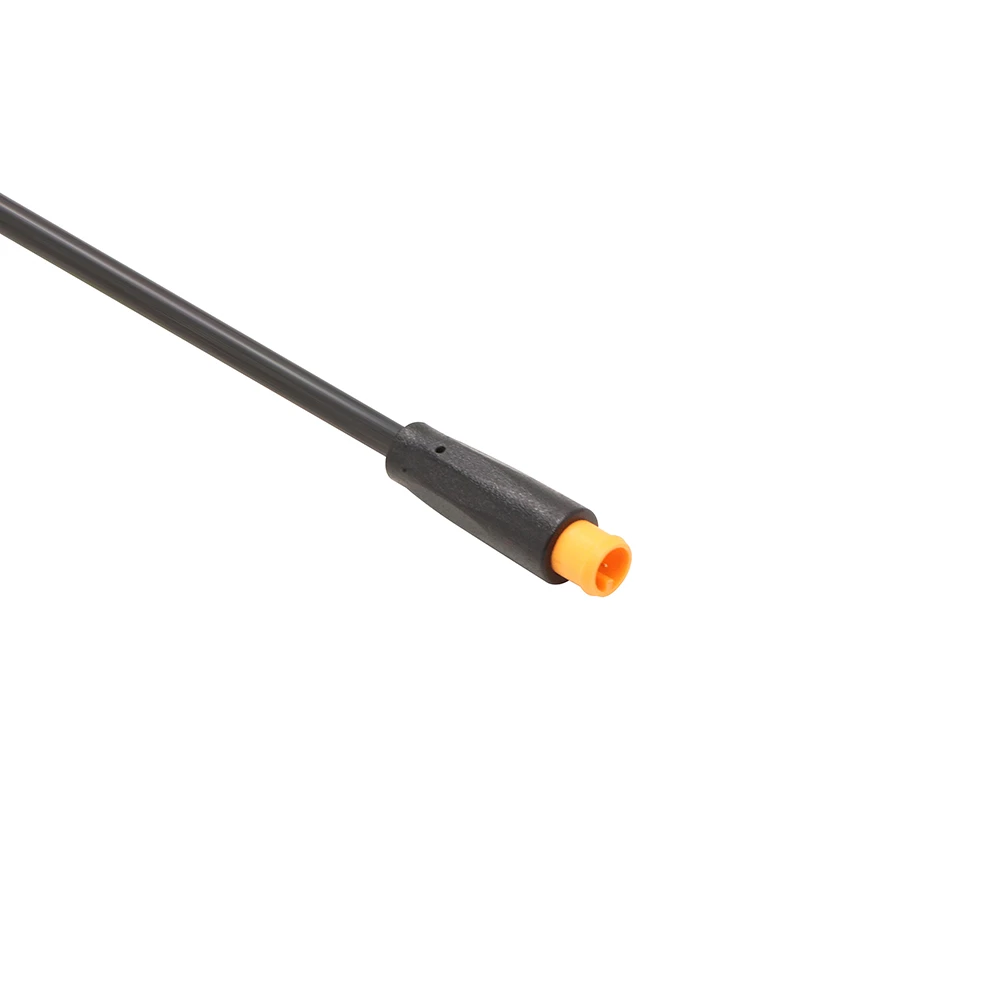

Sellel lähivõttel- on näha ainult kollane isaspistik. Funktsioonide hulka kuuluvad rihveldatud kiirlukustushülss, kaks nikeldatud messingtihvti, kummist O-rõngas vastaspinna taga ja polariseeriv võti, mis takistab tagurpidi sisestamist. Kaabli sisestusava on nähtav, aktsepteerides OD kuni 4,5 mm.

KKK

1. küsimus. Mis vahe on keermestatud, kiir-riiviga ja iselukustuval-muhvil?

V: Lihtsamalt öeldes – keermestatud on kõige stabiilsem ja sobib kõrge vibratsiooniga{0}}keskkondadesse, nagu auto- või tööstusmasinad. Kiire-riiv on mugav sagedaseks paaritumiseks/lahtipaarimiseks, ideaalne katseseadmete jaoks. Iselukustuv-ei vaja tööriistu ja toimib kitsastes kohtades, kuhu käed kergesti ligi ei pääse. Valik sõltub täielikult teie tegelikust rakenduse stsenaariumist.

Q2: Mis vahe on mees- ja naispistikutel?

V: Isaskonnektoritel on tihvtid (väljaulatuvad kontaktid), emaskontaktidel aga pistikupesad (süvendatud kontaktid). Need on loodud koos paaritumiseks – isased ühenduvad emasega. Pakume mõlemat tüüpi ja saame pakkuda täielikke sobivaid komplekte.
